Práctica - Utilizar una aplicación para representar la red
Con esta práctica aprenderemos a representar los elementos de red en un mapa físico por medio de una aplicación. Para este objetivo se puede emplear software comercial como Visio (de Microsfot) o el programa gratuito CADE. Nos obstante, proponemos utilizar el programa DIA que tiene licencia de uso GPL.
El programa se puede descargar en http://dia-installer.de/ donde encontraremos también manuales de uso.
Tras una sencilla instalación en el ordenador se propondrá a los alumnos las representación de una red. Puede ser buena idea empezar con la red del aula ya que están habituados a ver en ella algunos elementos de red: equipos clientes, servidores, impresora de red, cables y switch.
El uso básico del programa DIA es sencillo:

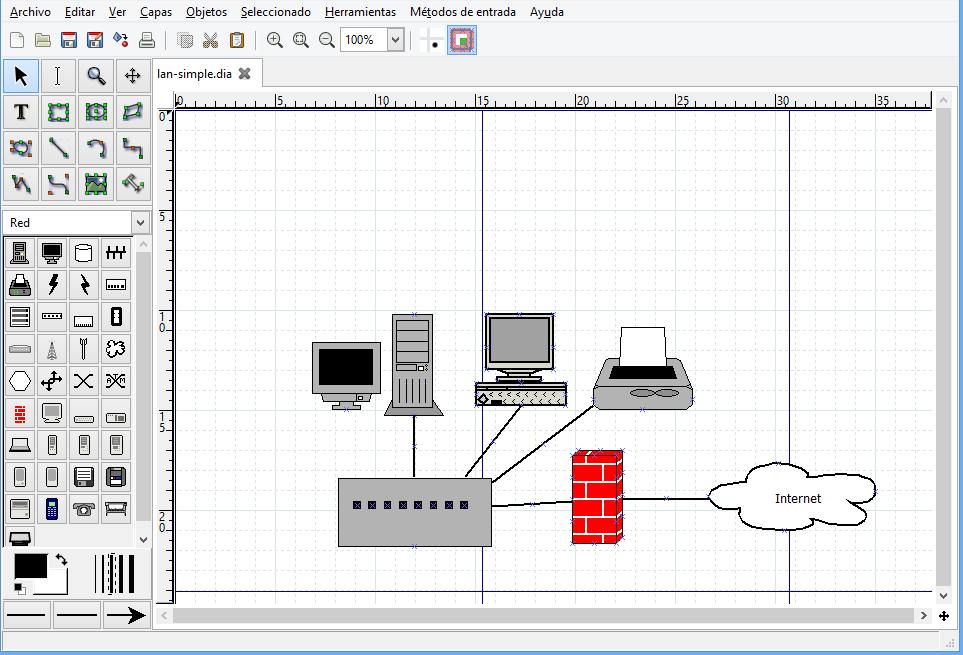

1. Se inicia el programa y aparece un primer diagrama vacío
2. Se selecciona una hoja con los símbolos deseados en OTRAS HOJAS. Podemos escoger la hoja "Red" para empezar aunque también podemos elegir imágenes tipo CISCO en otras hojas disponibles: "Cisco-comutador", "Cisco-Misc", "Cisco-Red", "Cisco-Telefonía".
3. Se selecciona el objeto necesario y se arrastra al diagrama, colocándolo en el lugar deseado,
4. Para representar los cables se utiliza el botón LÍNEA (L) y en el estilo de finalización se quita la finalización en flecha.
5. Acabado el diagrama se puede exportar a muchos tipos de formato. Recomendamos exportarlos a JPEG, formato de imagen.
